図4.1　セル形式のスクロール画面の構成

　ドットのカラーデータをVRAMにキャラクタパターンテーブルとして格納したものがセルデータとなります。カラーデータはキャラクタ色数により4、8、16、または32ビットになります。セルデータを1または4個並べたものがキャラクタパターンデータになります。キャラクタのパターンネームデータ(キャラクタパターンデータのアドレス)をパターンネームテーブルとして格納したものが、ページデータとなります。ページデータを1、2、または4個並べたものがプレーンとなります。マップは、パターンネームテーブルの先頭アドレスをマップレジスタとマップオフセットレジスタに指定します。セル形式のスクロール画面の構成とデータの設定の対応を図4.2に示します。

図4.2　セル形式のスクロール画面の構成とデータの設定の対応

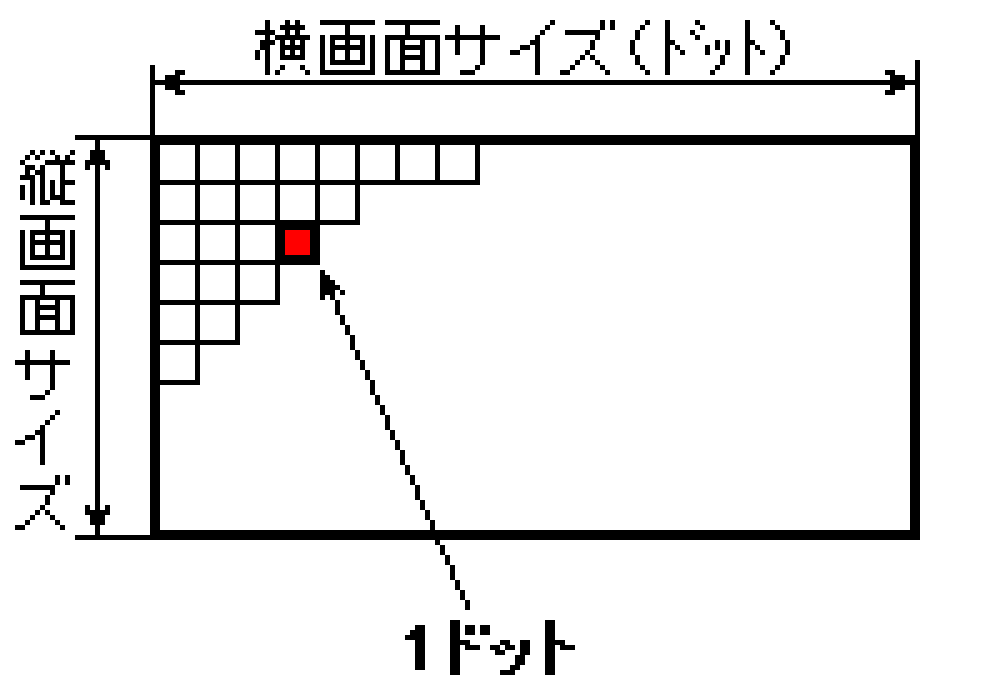

図4.3　ビットマップ形式のスクロール画面の構成

• 横　５１２ドット×縦２５６ドット
• 横　５１２ドット×縦５１２ドット
• 横１０２４ドット×縦２５６ドット
• 横１０２４ドット×縦５１２ドット

　マップオフセットレジスタ　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　┌────────┐　　　　　　　　　　　　　キャラクタコントロールレジスタ
　　│マップオフセット│→┌───────────┐　┌─────────┐　　
　　└────────┘　│ドット０のカラーデータ│←│　キャラクタ色数　│　　
　　　　　　　　　　　　　├───────────┤　└─────────┘　　
　　　　　　　　　　　　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
　　　　　　　　　　　　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
　　　　　　　　　　　　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
　　ビットマップ形式　　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
　　┌───┬───┐　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
　　│　　　│　　　│　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
　　│　　　│　　　│　　│　　ビットマップ　　　│　　　　　　　　　　　　　　
┌→├───┼───┤　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
│　│　　　│　　　│　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
│　│　　　│　　　│　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
│　└───┴───┘　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
│　　　　　　　　　　　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
│　　　　　　　　　　　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
│　　　　　　　　　　　　│　　　　　　　　　　　│　　　　　　　　　　　　　　
│　　　　　　　　　　　　└───────────┘　　　　　　　　　　　　　　
│　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
│キャラクタコントロールレジスタ　　　　　　　　　　　　　　　　　　　　　　　　
│　┌─────────┐　　　　　　　　　　　　　　　　　　　　　　　　　　　
└─┤ビットマップサイズ│　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　└─────────┘
